Screen/Feeder

砕石プラントから建設廃材リサイクルプラントまで多用途に対応できる選別機です。
用途や設置スペースに合わせた豊富なラインアップです。

砕石プラントから建設廃材リサイクルプラントまで多用途に対応できる選別機です。
用途や設置スペースに合わせた豊富なラインアップです。

Grizzly Vibrating FeederGVF-H

リサイクル専用供給選別機

グリズリフィーダ

供給と篩い分け両用機

Grizzly Vibrating Feeder GVF-H

リサイクル専用供給選別機 グリズリフィーダ

GVF616H / GVF826H / GVF926H / GVF930H / GVF1030H / GVF1230H / GVF1236H / GVF1440H / GVF1045H

概要

GVF-H型はアスファルト・コンクリート廃材に泥分が混入している場合にはそれを除去し、また破砕する必要のない大きさの原料も抜き取り、良質の原料を定量供給することで、破砕効率とプラントの処理能力を大幅アップします。

特徴

■水平で低い機高、設置面積を少なくできる
■多段式特殊形状鬼バーを装着、篩い分け抜群
■廃材の状態で供給量をワンタッチ調整
■低騒音、低振動
■コンパクト設計で、ポータブル(モーバル)にも搭載

仕様表

リサイクル専用供給選別機 グリズリフィーダ仕様表

■処理能力は、原料の質、投入塊、粒度により異なります。
■本機の仕様・寸法は改良のため予告なく変更することがあります。

製品カタログ

お問い合わせ

Grizzly Vibrating FeederGVF

供給選別機

グリズリフィーダ

供給選別機
グリズリフィーダ

Grizzly Vibrating Feeder GVF

供給選別機

GVF718 / GVF820 / GVF926 / GVF1030 / GVF1230 / GVF1236 / GVF1440 / GVF1542

概要

GVF型は原料に泥分が混入している場合にはそれを除去し、良質の製品を生産するために必要不可欠です。また、破砕する必要のない大きさの原料を抜き取り定量供給することにより破砕効率とプラントの処理能力を大幅にアップします。砕石、採石に適しています。

特徴

■原料の供給と粗篩いに最適
■多段式特殊形状鬼バーを装置、篩い分け抜群
■原料の状態で供給量をワンタッチ調整(オプション)

仕様表

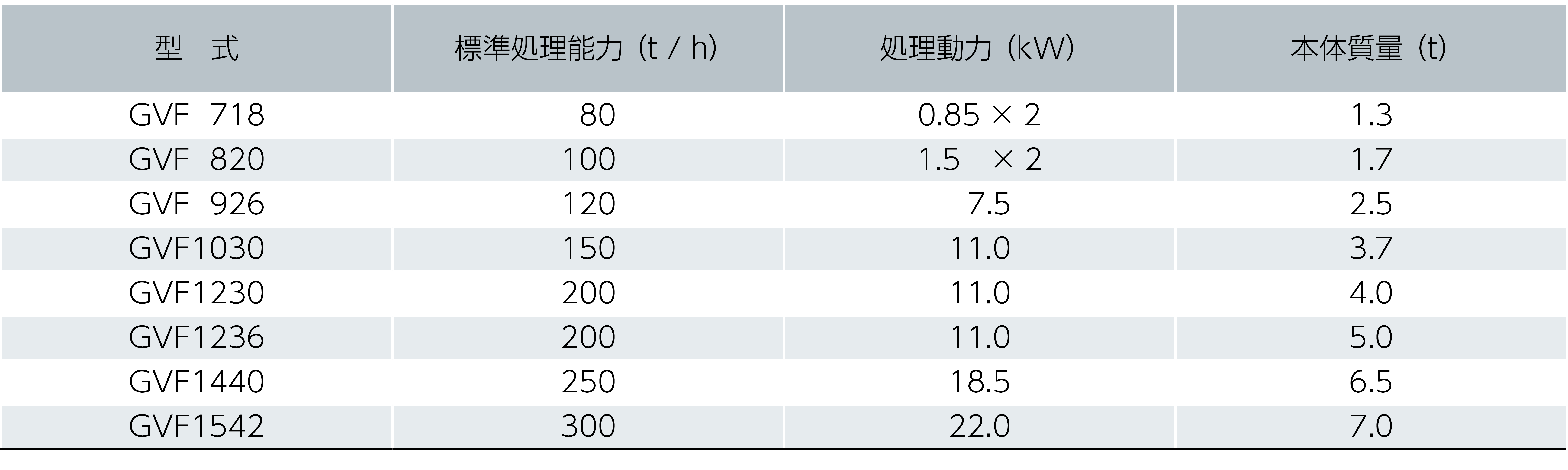

供給選別機 グリズリフィーダ仕様表

■処理能力は、原料の質、投入塊、粒度により異なります。
■本機の仕様・寸法は改良のため予告なく変更することがあります。

製品カタログ

お問い合わせ

Reciprocating Plate
FeederPFS

定量供給機

プレートフィーダ

泥が固着しないプレートフィーダ

Reciprocating Plate Feeder PFS

定量供給機

PFS616 / PFS820 / PFS824 / PFS1024 / PFS1030 / PFS1224 / PFS1236 / PFS1436 / PFS1440 / PFS1750

概要

PFS型は原料をジョークラッシャに供給する目的や、ストック品の定量引出機として使用されています。従来の押しボタンスイッチの遠隔操作ではなく、現在は省力化・安全管理を追及した、1次グループの自動供給装置として、なくてはならない機械です。

特徴

■大塊原料を考慮し、安心できる頑丈な設計
■運転・停止中にも原料の投入ができる
■泥分、含水量多少に関係なく運転可能
■自動化装置が設置可能

仕様表

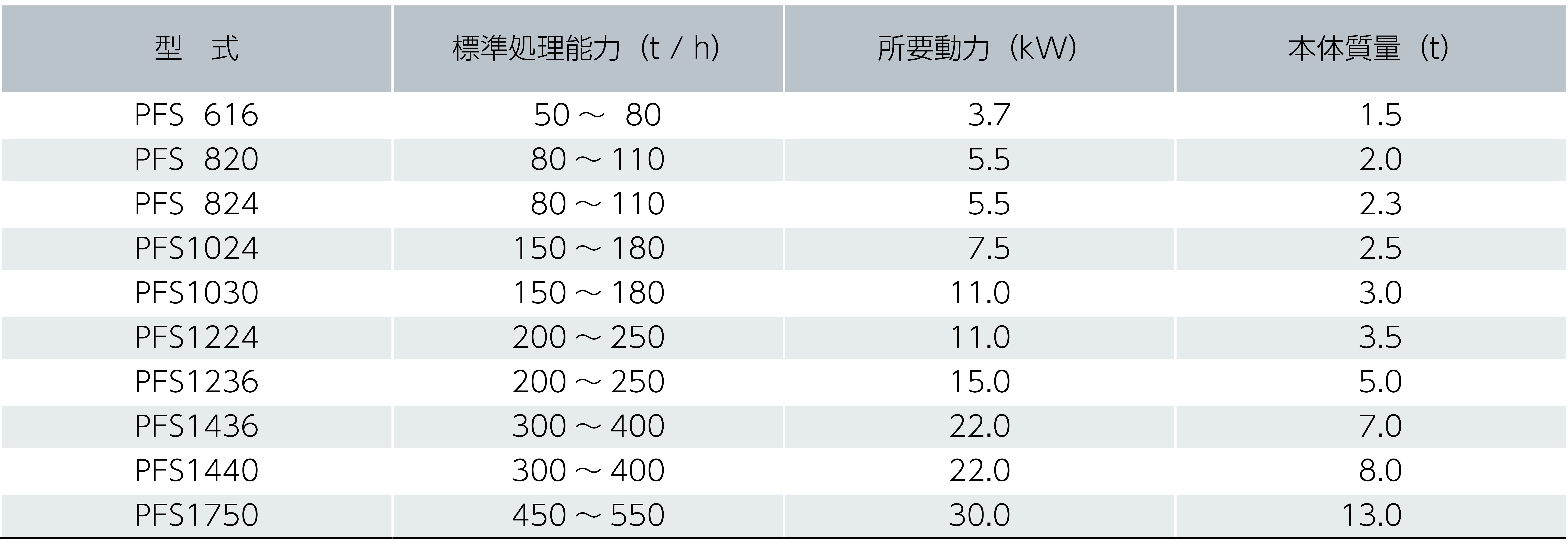

定量供給機 プレートフィーダ 仕様表

■処理能力は、原料の質、投入塊、粒度により異なります。
■本機の仕様・寸法は改良のため予告なく変更することがあります。

製品カタログ

お問い合わせ

Vibrating FeederVF

連続定量供給機

バイブロフィーダ

原材料を連続定量供するバイブロフィーダ

Vibrating Feeder VF

連続定量供給機

VF402 / VF602 / VF702 / VF802 / VF1002 / VF1202

概要

VF型は2次・3次破砕機への定量供給、ストックビンからの定量引出機として設置可能。標準として吊り上げ方式です。インバータ等の採用により可変速としても使用できますし(特殊仕様)、破砕機と連動させて自動供給システムが組み込めます。大量供給の場合は、メカニズムタイプとしてVFH型があります。

特徴

■原料を定量、連続供給ができる
■構造が簡単で故障が少なく、保守管理が容易
■処理量の調整がワンタッチ
(特殊仕様)
■低振動、低騒音
■2次・3次破砕機と合わせ自動化システムが可能

仕様表

連続定量供給機 バイブロフィーダ 仕様表

■処理能力は、原料の質、投入塊、粒度により異なります。
■本機の仕様・寸法は改良のため予告なく変更することがあります。

製品カタログ

お問い合わせ

Inclined Vibrating
ScreenNSR

多目的スクリーン

バイブロフィーダ

目づまりが少なく処理量の大きいスクリーン

Inclined Vibrating  Screen NSR

多目的スクリーン

NSR362 / NSR363 / NSR382 / NSR383 / NSR482 / NSR483 / NSR4102 / NSR4103 / NSR5102 / NSR5103 / NSR5122 / NSR5123 / NSR5142 / NSR5143 / NSR5162 / NSR5163 / NSR6142 / NSR6143 / NSR6162 / NSR6163 / NSR6182 / NSR6202 / NSR7182 / NSR7202

概要

NSR型は、構造や運動がシンプル、操作が簡単。製品のサイズによって最適な振幅と振動数により、篩い分け効率はアップ。多彩な振動篩は砕石、砂利関係だけでなく、鉱山・化学工場、アスファルト・コンクリート類の建設廃材リサイクル機械として環境整備に適しています。

特徴

■目づまりが少なく、効率よく選別できる
■構造が簡単で、堅牢、耐久性に優れている
■故障が少なくメンテナンスが容易に行える
■低振動・低騒音
■可動アンバランスウエイトにより、起動・停止がスムーズ

仕様表

多目的スクリーン バイブロフィーダ 仕様表

■処理能力は、原料の質、投入塊、粒度により異なります。
■本機の仕様・寸法は改良のため予告なく変更することがあります。

製品カタログ

お問い合わせ

Vibrating Grizzly ScreenGS

栗石採取専用スクリーン

グリスクリーン

栗石採取専用にグリスクリーン

Vibrating Grizzly Screen GS

栗石採取専用スクリーン

GS382 / GS482 / GS4102 / GS4123 / GS5102 / GS5013 / GS5122 / GS5142 / GS5143 / GS6122 / GS6142 / GS6143 / GS6162 / GS7142

概要

GS型は、栗石採取、1次破砕後の原料に付着している泥分の分離、篩い分けを目的に開発。泥分を排除することで高品質な栗石採取、品質の高い製品を生産し、原材料を後工程へ送ることができます。

特徴

■栗石の採集に最適なスクリーン
■1次破砕後の泥抜き選別に効果がある
■大塊オーバーカットスクリーンとして、活躍している
■振幅の変更が容易、目づまりが少なく効率よく選別できる
■ラバー網の装着(オプション)も可能で、騒音を小さくする

仕様表

栗石採取専用スクリーン グリスクリーン 仕様表

■処理能力は、原料の質、投入塊、粒度により異なります。
■本機の仕様・寸法は改良のため予告なく変更することがあります。

製品カタログ

お問い合わせ

Grizzly Scalping ScreenGSS
GST

供給選別機

グリズリスクリーン

泥抜き抜群グリズリスクリーン

Grizzly Scalping Screen GSS GST

供給選別機

GST918 / GSS918 / GST1118 / GSS1118 / GST1324 / GSS1324 / GST1524 / GSS1524 / GST1536 / GSS1536 / GST1724 / GSS1724 / GST1736 / GSS1736 / GST2036 / GSS2036

概要

GSS型は多段式・特殊形状の鬼バー装着。多段式のため落下するショックにより付着した泥分を取り、破砕の必要のない原料を抜き取り、1次クラッシャの破砕効率とプラントの処理能力を大幅アップ。
GST型は多段式・縦バー装着。泥分及び破砕の必要のない原料を抜き取り、一次クラッシャの破砕効率とプラントの処理能力を大幅アップ。
定量供給のPFSと篩い分け抜群のGSS/GSTの組合せで高効率のプラントになります。

特徴

■特殊形状の鬼バーを装着(GSS)
■縦バーを装着(GST)
■泥抜き効果に優れ、篩い分け抜群
■目づまりが少ない
■大塊原料にも耐える設計
■構造が簡単でメンテナンスが容易

仕様表

供給選別機 グリスクリーン 仕様表

■処理能力は、原料の質、投入塊、粒度により異なります。
■本機の仕様・寸法は改良のため予告なく変更することがあります。

製品カタログ

お問い合わせ

Synchronized
Vibrating ScreenSS

細粒選別スクリーン

シンクロナイズスクリーン

直線運動⇔水平配置シンクロナイズスクリーン

Synchronized Vibrating Screen SS

細粒選別スクリーン

SS382 / SS482 /SS4102 / SS4103 / SS4162 / SS5102 / SS5103 / SS5122 / SS5123 / SS5142 / SS5143 / SS5162 / SS5163 / SS6122 / SS6142 / SS6162 / SS6183 / SS6202 / SS7182 / SS7202

概要

SS型は、水平タイプのスクリーンで振動形状は45°方向の直線往復運動です。比較的粒度の小さな製品の選別に適し、篩い枠が水平で、機高が低いためメンテナンスが容易です。2台のモータを使用し、各々の主軸を逆転させるギアレスタイプです。

特徴

■2台モータ使用、ギアレスタイプで故障、騒音が少ない
■目的によって簡単に振幅の増減ができる
■乾式、湿式を問わず40~0. 5mm選別に最適
■用途に応じて水洗装置、防塵カバー取付も容易
■堅牢、耐久性に優れている

仕様表

細粒選別スクリーン シンクロナイズスクリーン 仕様表

■処理能力は、原料の質、投入塊、粒度により異なります。
■本機の仕様・寸法は改良のため予告なく変更することがあります。

製品カタログ

お問い合わせ

Recycling ScreenNRE

リサイクルスクリーン

機械全てをパーツ化!全く新しい発想のもとに開発

Recycling Screen NRE

リサイクルスクリーン

NRE352B / NREH352B / NRE382A / NREH382A / NRE4101 / NRE4102 / NRE4122

概要

NSR型スクリーンとして多くの実績をもつナカヤマが全く新しい発想で開発した組立式スクリーン。
本機は全てがパーツという考えのもとに、オールボルト・コッタによる組立で、マニュアルを見れば組立は誰にでもできる簡単さ。フレーム側板であっても、部品として交換できます。

特徴

■全てがパーツ化された組立式スクリーン
■組立マニュアルを見て誰にでも簡単 に組立可能
■軽量で移動が簡単
■コッタ式クランピング採用で、網の交換が容易
■後部点検窓付で下段網の点検が容易

製品動画

仕様表

リサイクルスクリーン 仕様表

製品の採取数によりEかFタイプが選べます(Eタイプ:製品2種類 Fタイプ:製品3種類)

■処理能力は、原料の質、投入塊、粒度により異なります。
■本機の仕様・寸法は改良のため予告なく変更することがあります。

製品カタログ

お問い合わせ

Screen kidsPBS

小型選別機 スクリーンキッズ

幅広用途が広がる簡易スクリーン

Screen kids PBS

小型選別機 スクリーンキッズ

PBS750 / PBS900 / NES750 / NES900

概要

新しい発想で開発した移動式組立スクリーンPBSスクリーンキッズ。
スクリーン・電動機・コンベヤ・操作盤を搭載し、場所を選ず使用できるユニークなスクリーンです。
環境にやさしく、タイヤ装着により振動、騒音が少なく、他業種への幅広い用途が活躍の場を広げています。

特徴

■軽量でキャスター付、移動据付が容易
■網取付はコッタ式で、網交換が簡単
■騒音・振動が少ない
■誰にでも簡単操作

用途

■建設廃材処理/コンクリート・アスファルト廃材・切削材
■焼却灰処理/焼却灰
■工場選別設備/飼料・肥料等
■砕石砂利プラント/砕石・砂利・真砂・砂
■その他/解体現場・ゴルフ場・農場・海水浴場・公園・造園等

製品動画

仕様表

小型選別機 スクリーンキッズ 仕様表

※NES750・900はPBS750・900 のスクリーン部(ベース付)のみとする。

■処理能力は、原料の質、投入塊、粒度により異なります。
■本機の仕様・寸法は改良のため予告なく変更することがあります。

製品カタログ

お問い合わせ

Vibrating GridNVG

バイブレーティンググリッド

バイブレーティンググリッド

Vibrating Grid NVG

バイブレーティンググリッド

NVG1800 / NVG1801 / NVG3300 / NVG3301

概要

リサイクルから採石まで幅広く能力を発揮します。特に残土選別機としての利用に最適で、最終処分場の延命化対策にも使用できます。
土壌・土質改良機の選別・ほぐしには重要な役割を果たしています。

特徴

■幅広い選別機として建設廃材、混合産廃、採石等に利用できる
■改良土プラントの前処理機に最適
■用途に応じてグリッドバー、網等の選択ができる
■グリッド傾斜角の調整が簡単にできる(油圧式)

仕様表

バイブレーティンググリッド 仕様表

■処理能力は、原料の質、投入塊、粒度により異なります。
■本機の仕様・寸法は改良のため予告なく変更することがあります。
